该装置由KXJ127矿用隔爆兼本安型可编程控制箱、GUD10矿用本安型位置传感器、BYD4矿用本质安全型压力变送器、GWK42矿用本质安全型温度传感器、煤矿用聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套软控制电缆等组成。最大支持24个通道的模拟量采集，用于矿用提升机闸间隙的检测及保护，该装置采用PLC为核心控制器，抗干扰能力强，具有高可靠性及可编程的特点，配置10寸彩色显示屏，动态显示闸瓦间隙，动画模拟盘闸动作。具备良好的人机交互性，操作简单，方便易用。

1、实时在线检测、同步显示闸间隙值，精度在±0. 1mm之内；
2、实时在线检测、同步显示制动油压值，精度在±0.1MPa；
3、闸间隙值参数自行调整设置、超限提醒功能；
4、制动油压值参数自行调整设置、超限提醒功能；闸瓦间隙保护；
5、闸间隙计算误差自动校正功能；
6、故障自诊断功能；
7、历史报警记录和查询功能：可以查询历史故障记录，方便了解盘闸的使用状况；
8、联脱机功能选择，方便查检修；
9、提供闸间隙值超限报警输出接点,能够与提升机电控系统实现联锁功能；
10、碟簧疲劳超限提醒功能，提供报警输出接点；
11、贴闸压力监测提醒；
12、具备闸盘偏摆检测功能；
13、闸盘温度实时监控功能，闸盘温度过高时具备报警提醒功能；

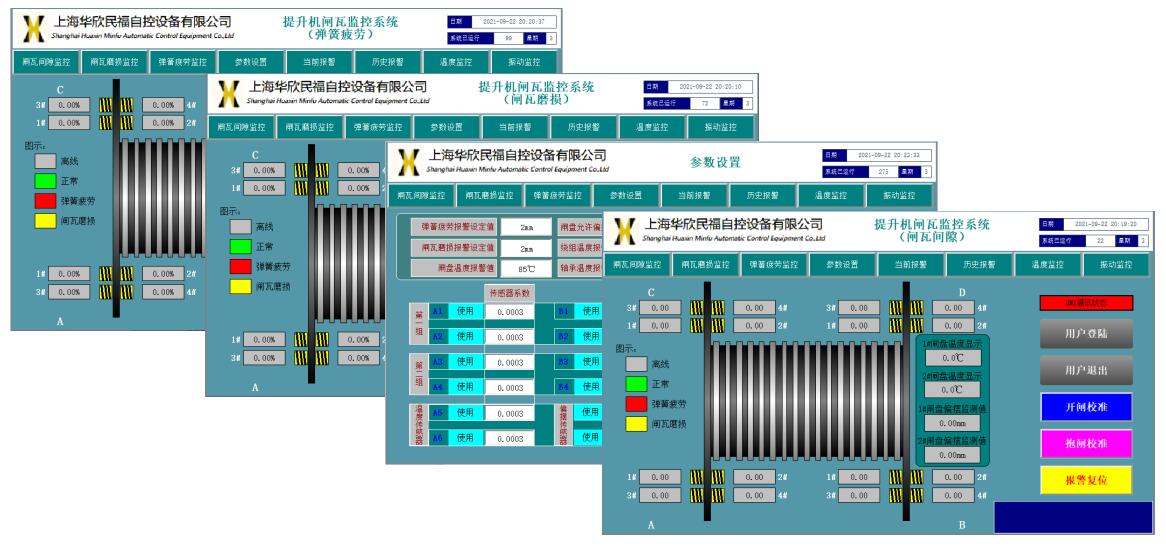

14、动态显示闸瓦间隙，动画模拟盘闸动作；
15、满足智能化矿山联网要求：标配Modbus RTU;TCP/IP等标准通讯接口。
