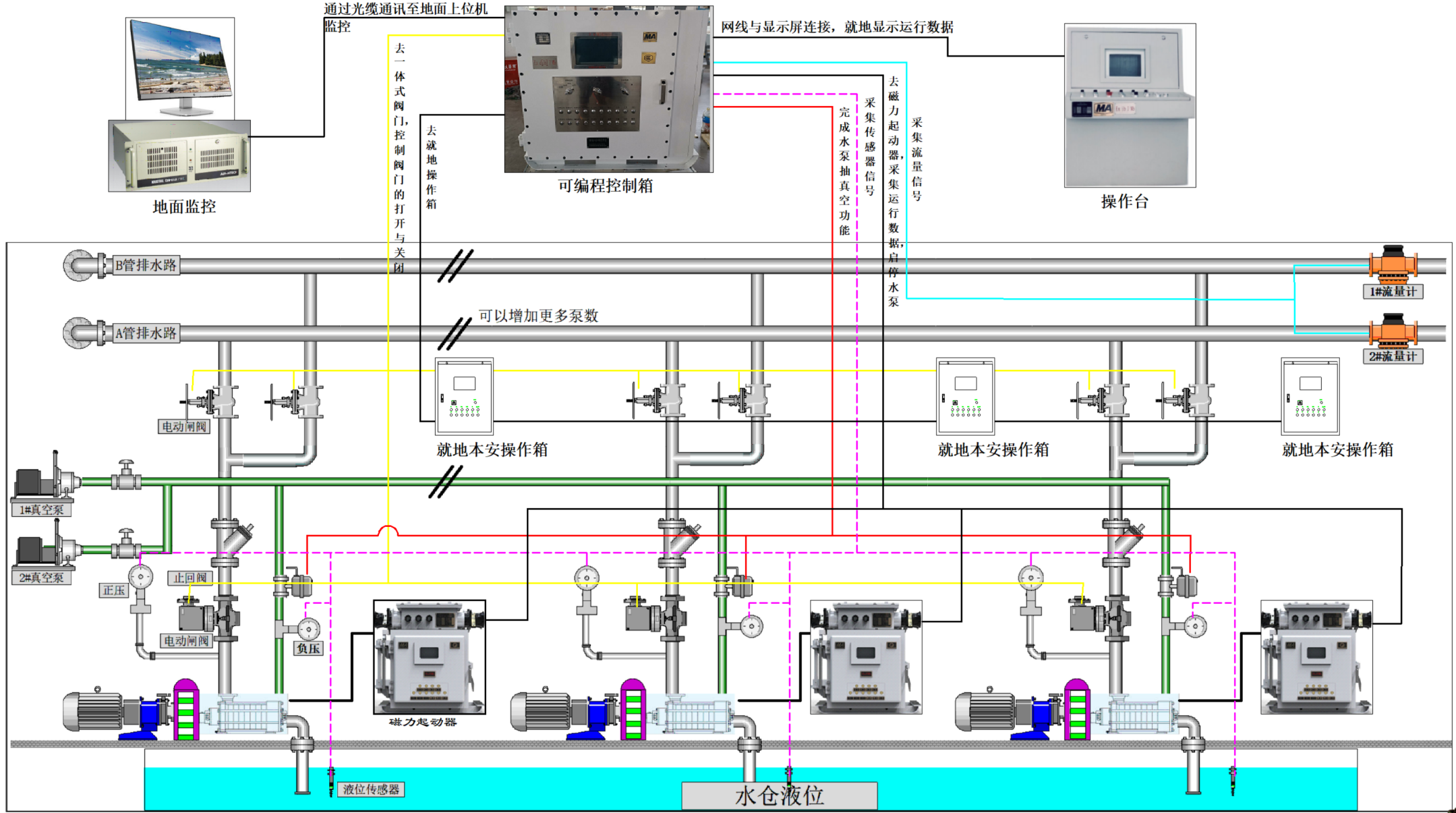

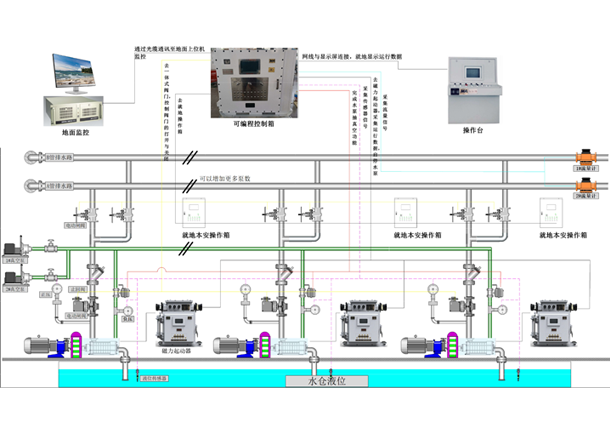

排水自动化系统由地面监控站、可编程控制箱、操作台、射流泵总成、电动闸阀和各类传感器组成，利用工业以太环网作为井下泵房监控系统的主干网，实现泵房相关设备数据的实时传输。所有泵房数据全部融入整个矿井监控系统的数据系统。
控制系统具有集控/就地、半自动和全自动控制方式；
全自动模式下，无需人为干预，由下位机自动控制，根据水位自动启、停水泵，按连续运转的时间长短自动实现水泵的轮换工作，避峰填谷，做出合理调度；
具备地面上位机集中控制、井下操作台就地控制方式；
系统的实时性好，对电机和水泵的运行参数及保护参数进行实时的监测和传送，包括：轴温、实时流量、水位、真空度、电压、电流、水泵出水口压力、各种闸阀、电磁阀的位置信号等。
实时数据、事件记录、报警记录存入数据库，根据选定时间段生成曲线、报表，并可随时查询打印；
人机界面显示的内容丰富、形象、直观，操作简单、易懂；
软件中嵌入了大量的控制策略，可以根据实际情况做出不同的决策，大大提高了系统的自动化程度和智能程度；
根据不同时期的具体情况，可以对软件的运行参数进行调整，以适应复杂的情况，提高了系统的适应性；
|
名称 |
型号描述 |
数量 |
|
矿用隔爆兼本安型显示控制箱 |
KXJ127 |
若干 |
|
矿用隔爆兼本质安全型可编程控制箱 |
KXJ2-14/1140(660) |
若干 |
|
本安操作台 |
TH3-24 |
1台 |
|
本安操作箱 |
CXJ1-24 |
若干 |
|
工控机 |
IPC610L，Win10 专业版 |
1台 |
|
显示屏 |
27寸显示屏 |
1台 |
|
上位机软件 |
根据现场定制开发 |
1套 |
|
交换机 |
千兆百兆网管型工业交换机 |
1个 |
|
气水两用射流总成 |
DN25,气水两用射流泵，真空表及压力表 |
若干 |
|
矿用压力传感器 |
0-10MPa，4-20ma |
若干 |
|
差压传感器(负压） |
-0.1~1MPa，4-20ma |
若干 |
|
矿用本安型投入式液位传感器 |
量程0-10m.4~20mA,带显示 |
若干 |
|
矿用本安型振动温度传感器 |
速度范围:0-20mm/s,工作电源:24VDC,信号输出:4-20Ma |
若干 |
|
矿用隔爆兼本安型超声波流量计 |
电源AC85~264V，输出4-20MA |
2套 |
|
矿用本安型红外温度传感器 |
量程0-100℃，4mA～20mA |
若干 |
|
矿用电动闸阀 |
根据现场适配 |
若干 |
|
止回阀 |
根据现场适配 |
若干 |
