系统简介
系统简介

         矿用无极绳绞车控制系统以PLC为控制核心,根据位置、速度等传感器,以及泄露通讯系统的配合,实现无极绳绞车控制,安全联锁和故障保护,性能先进可靠、易用、维护简便。

矿用无极绳绞车控制系统
矿用无极绳绞车控制系统
矿用无极绳绞车控制系统
系统功能

能实现无极绳连续牵引车正、反向起停控制与保护;

具备位置行程保护:过卷、减速;速度保护:超速,打滑、掉道,其他保护:沿线急停,辅助设备保护,压力保护,电机温度保护等。

具有对制动装置,主电机风机的控制功能;

允许开车信号与无极绳电控开车回路联锁,过卷方向与开车方向闭锁,安全回路与制动装置闭锁,外部保护系统与安全回路联锁,与通讯信号系统相互闭锁,硬件安全回路与软件安全回路闭锁。

配合煤矿漏泄通讯系统实现手持机移动式急停、打点、通话等功能;

采用进口PLC,本安与非本安回路光电隔离;

10.4寸彩色液晶显示屏,显示内容更丰富,电流、运行速度、牵引车行程,电机温度等, 电机电流及运行速度实时曲线,当前故障及历史故障显示,查询和储存。

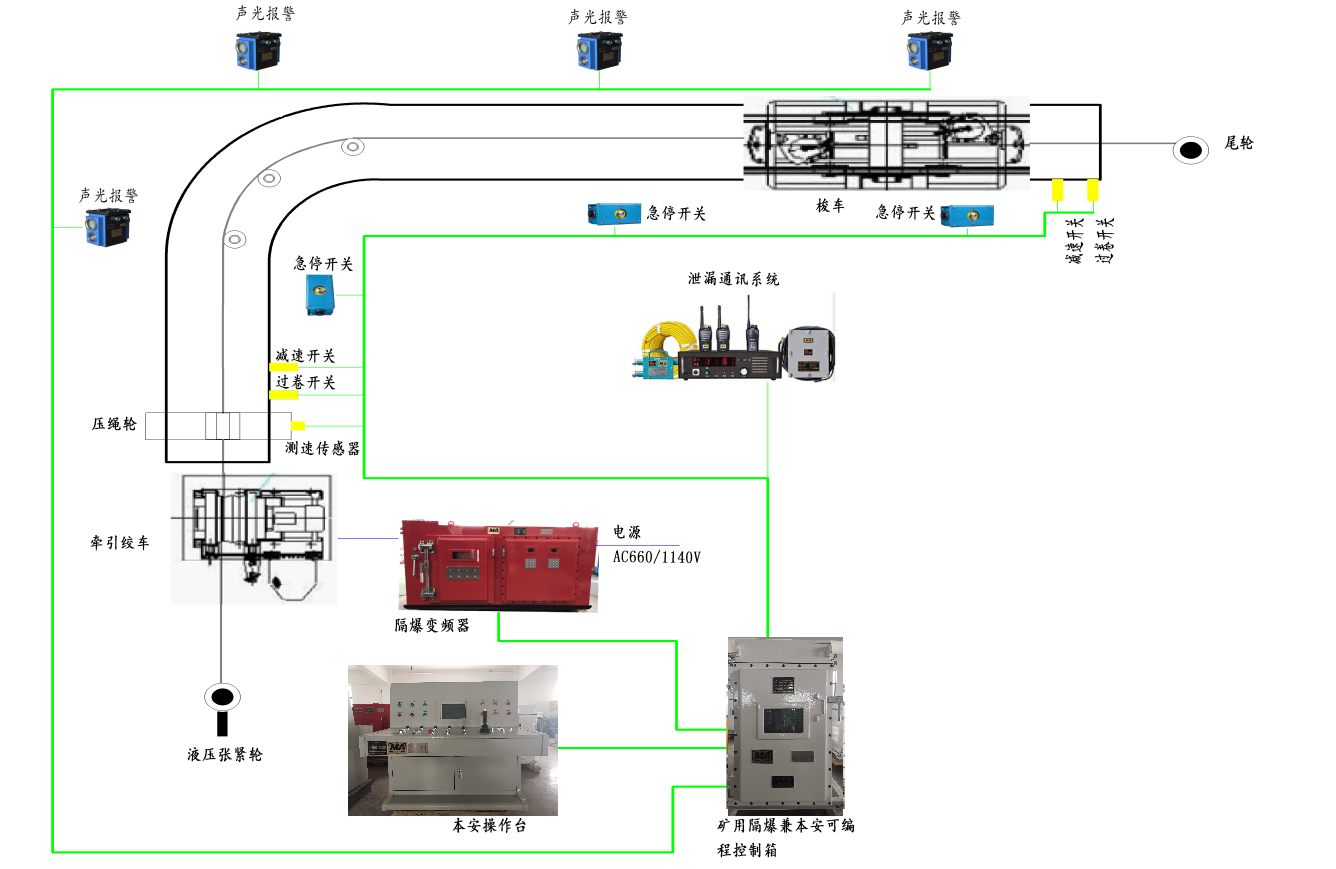

系统组成

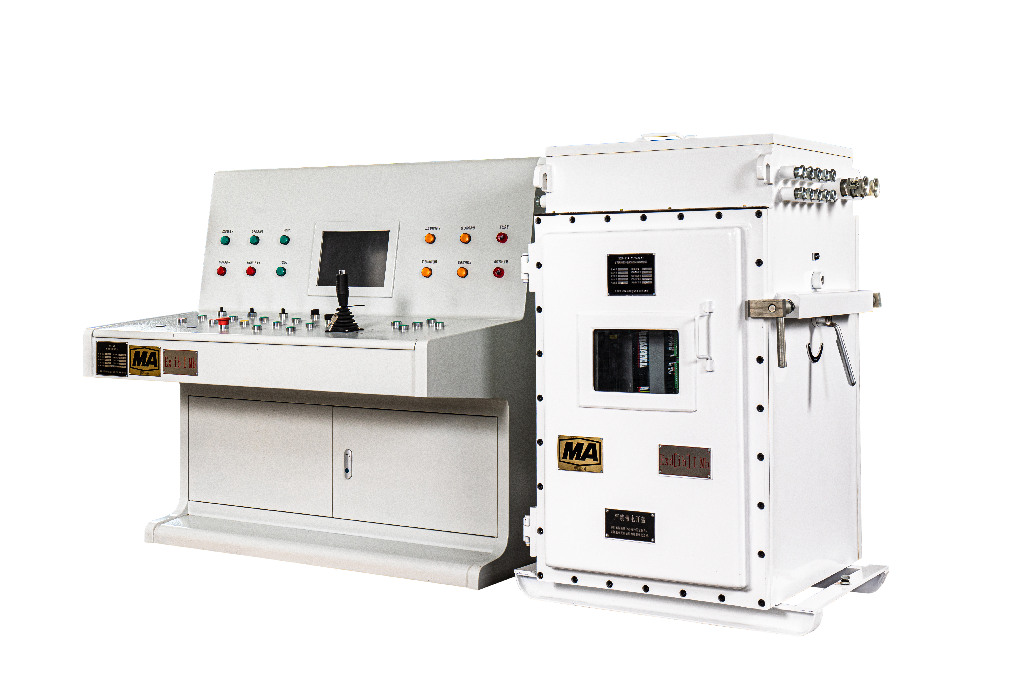

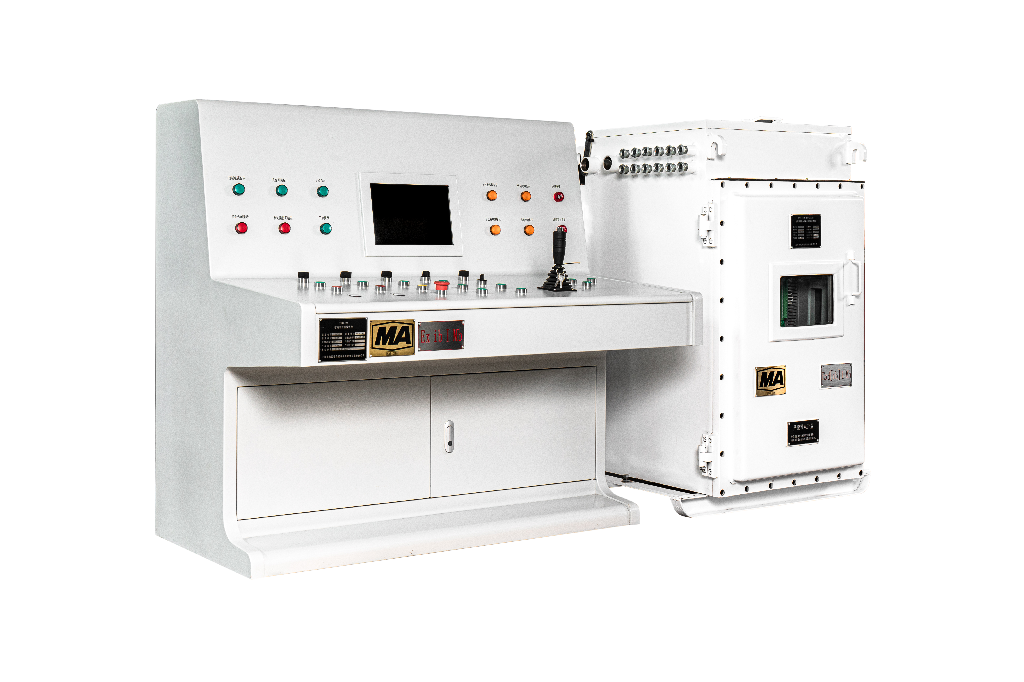

1、KXJ-158-25/660(A)矿用隔爆兼本质安全型可编程控制箱

2、TH1-24矿用本安型操作台
3、PB2-24矿用隔爆型显示屏箱
4、BQH24矿用本安型编码器
5、漏泄通讯系统
6、无线视频监控
