系统简介
ZWZ127矿用振动温度监测装置

        根据国家煤矿安全监察局文件《煤矿安全生产标准化管理体系基本要求及评分方法(试行)》(煤安监行管【2020】16号)相关要求,矿井主要设备的电动机及主要轴承需要安装温度、振动监测。为响应国家的建设和安全要求,我公司开发了振动温度监测装置,由矿用本安型振动温度传感器、矿用隔爆兼本质安全型控制箱、地面工控机、监控软件等组成,配套监测软件具有数据记录、查询、报警记录、查询等功能,通过在线波形图,可实时监测当前温度、振动数据及历史数据和波形。装置是连续监测系统,可以连续的采集设备的相关温度、振动数据,掌握设备的实时状态,从而及时发现可能的故障,更早的对设备运行状态及设备故障做出判断。

振动传感器

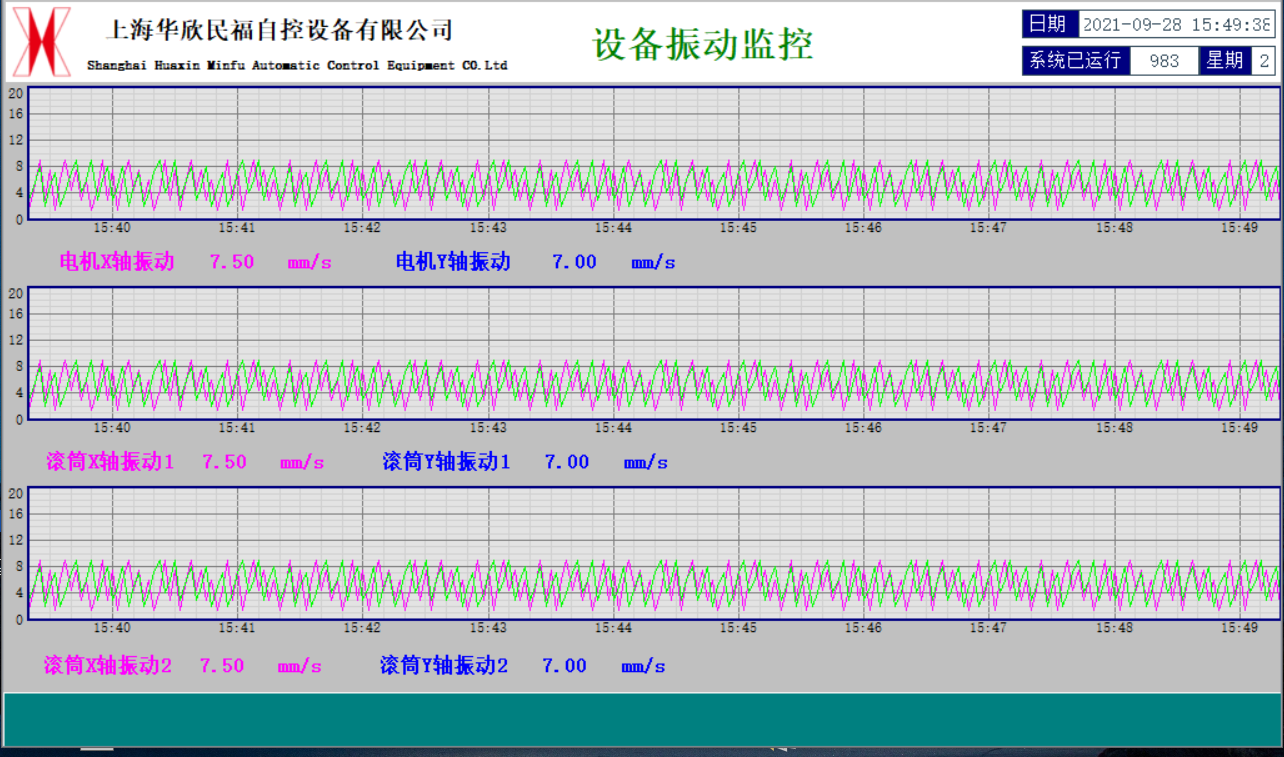

设备振动监控图

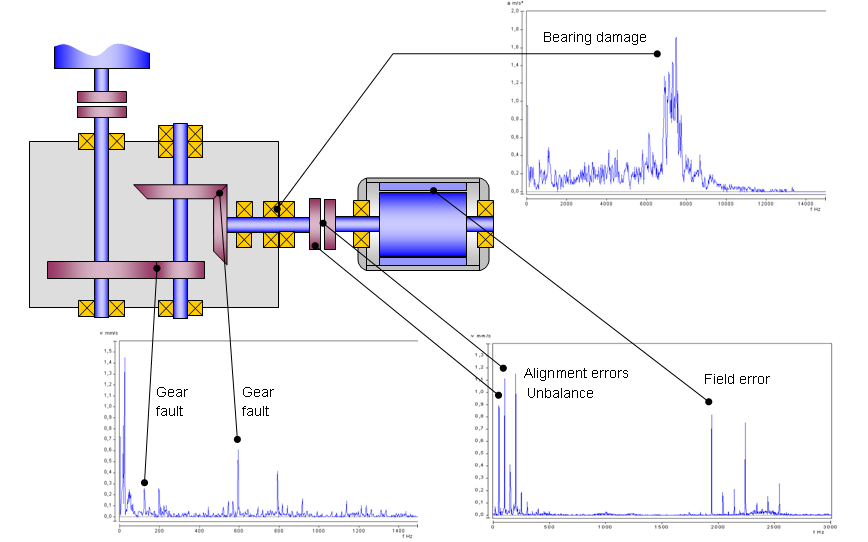

采样示意图
产品技术特点

地面工控机通过通讯读取所有监测分站的数据,并对数据进行分析、展示、保存,便于查询。

通过矿用隔爆兼本质安全型可编程控制箱采集现场数据,内置PLC和交换机,支持以太网、Modbus、Modbus-TCP等通讯协议,便于接入监控系统。

传感器参数: 电源: Ui: 24.5V, Ii: 0.5 A, Ci: 0.1μF, Li: 0.1mH ; 振动信号输出: 4~20 mA/0-200mm/s ;  温度信号输出: 4~20 mA/0-110℃ ; 外型尺寸: H63mmX D25.4mm;  重量:130g。外壳材料为不锈钢。

利用压电材料的正压电效应。

内嵌精密积分电路。

用于机器故障绝对振动速度测量。

可以垂直、水平或以任何角度安装。
