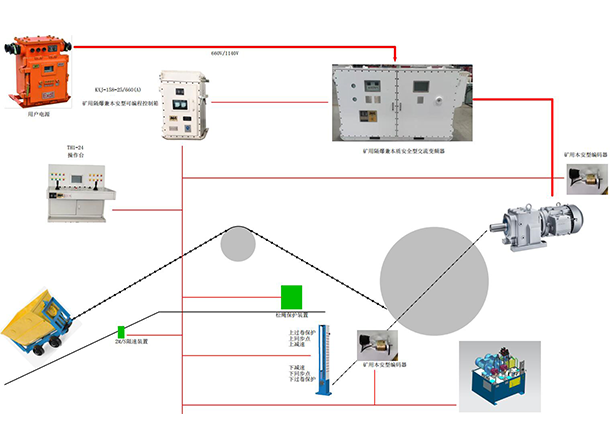

系统简介
系统简介

​​​​​​      装置配套我公司相应规格矿用变频器组成矿用提升机变频控制系统适用于煤矿井下等含有煤尘、瓦斯或其它易燃易爆气体的场所,适用对象包括井下暗斜井、暗立井;单水平、多水平;单卷筒、双卷筒等矿井提升机。

电气联锁

操作手柄零位与安全回路联锁;

操作台急停按钮与安全回路联锁;

信号系统紧急停车与安全回路联锁;

允许开车信号与提升机开车回路联锁;

信号系统开车方向闭锁;

液压站电机与提升机安全回路联锁;

润滑站电机与提升机开车回路联锁;

过卷方向与开车方向闭锁;

传动合闸回路与安全回路联锁;

前级馈电开关与安全回路闭锁;

斜井防跑车装置与安全回路联锁;

操作流程闭锁。

ZTK(A)矿用防爆提升机电控装置

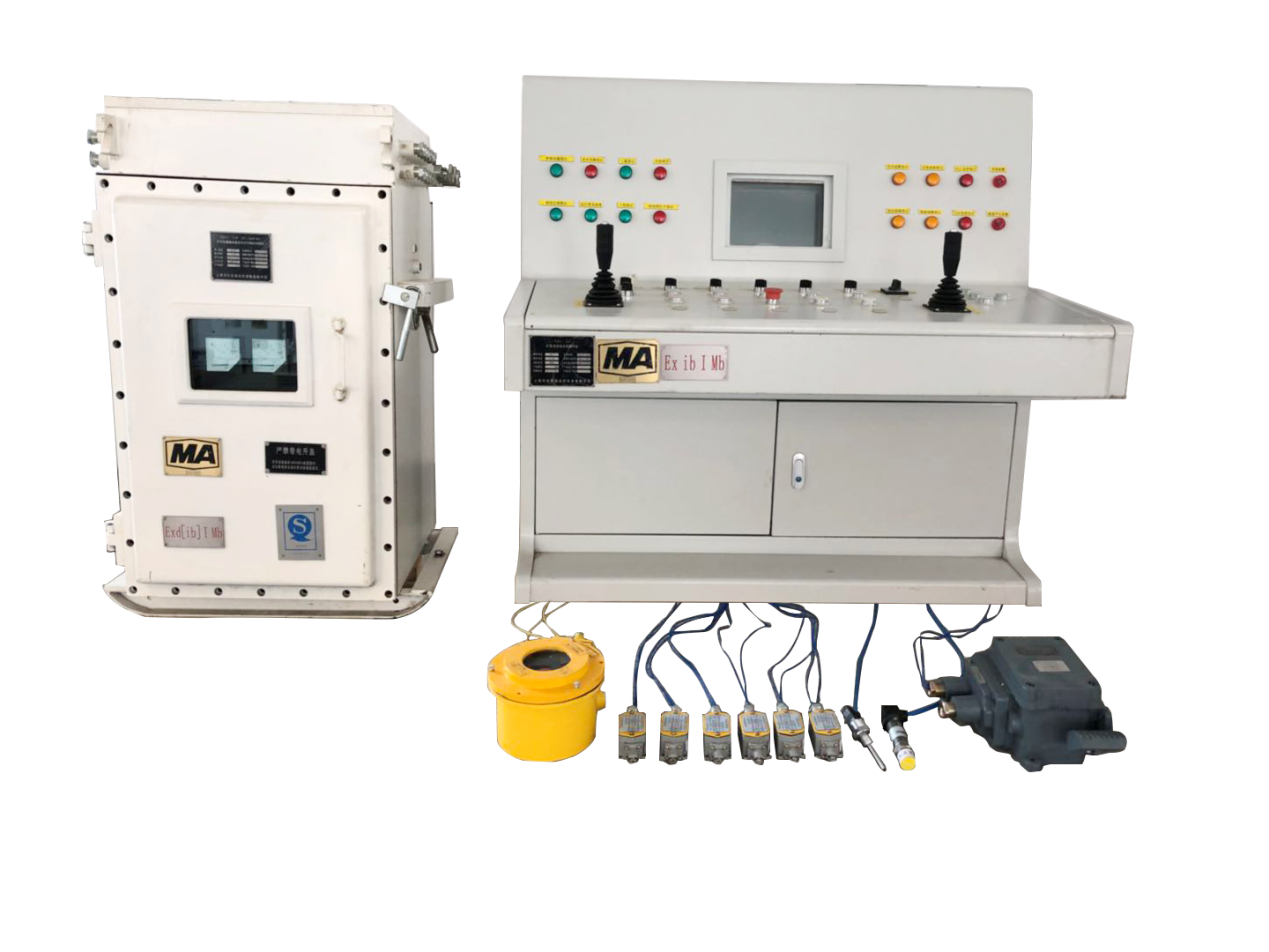

产品箱体图片
产品技术特点

满足《煤矿安全规程》所规定的全部安全保护要求;

全中文人机界面,运行参数及故障描述全部为中文,方便使用、维护和检修;

采用先进的矢量/DTC控制技术,使得系统调速精度高,调速性能好,机械特性好;

采用AFE主动前端整流回馈技术,实现再生能量回馈的电气制动,制动力矩大,功率因数高,响应特性好;

配置高性能双PLC构成“双线制”的控制及安全保护,关键电路如安全回路、速度保护回路等均采用软硬件冗余设计和多重化设计,实现双重或三重保护;

系统按照安全可靠、技术先进、使用维护方便、经济实用等原则进行方案设计和评审;

基本免维护,减少了由于维修所造成的设备停产检修时间;

提供完善的EMC(电磁兼容性)安装应用方案,系统的电磁兼容性符合国家标准及IEC标准要求;

系统所有的设备及关联产品均有矿用产品安全标志证书、防爆合格证及工业产品3C强制认证;

装置保护功能
操作手柄零位与安全回路联锁
操作台急停按钮与安全回路联锁
信号系统紧急停车与安全回路联锁
允许开车信号与提升机开车回路联锁
信号系统开车方向闭锁
液压站电机与提升机安全回路联锁
润滑站电机与提升机开车回路联锁
过卷方向与开车方向闭锁
传动合闸回路与安全回路联锁
前级馈电开关与安全回路闭锁
斜井防跑车装置与安全回路联锁
操作流程闭锁
软、硬件过卷保护
等速段超速保护
减速段超速保护
硬件超速保护
井口2m/s限速保护
速度偏差保护
转速传感器故障保护
深度指示器失效保护
错向保护
松绳保护
满仓保护
闸瓦磨损保护
液压站油压过高保护
液压站残压过高保护
润滑站欠压保护
液压站、主电机温度保护
传动系统故障保护
离合器失效保护
减速点自动减速报警功能
井口自动解除二级制动功能
产品配置

名称

型号

安标证号

矿用隔爆兼本安型可编程控制箱

KXJ-158-25/660(A)

MAB120489

矿用本安型操作台

TH1-24

MAB120490

矿用隔爆型显示屏箱

PB2-24

MAJ100055

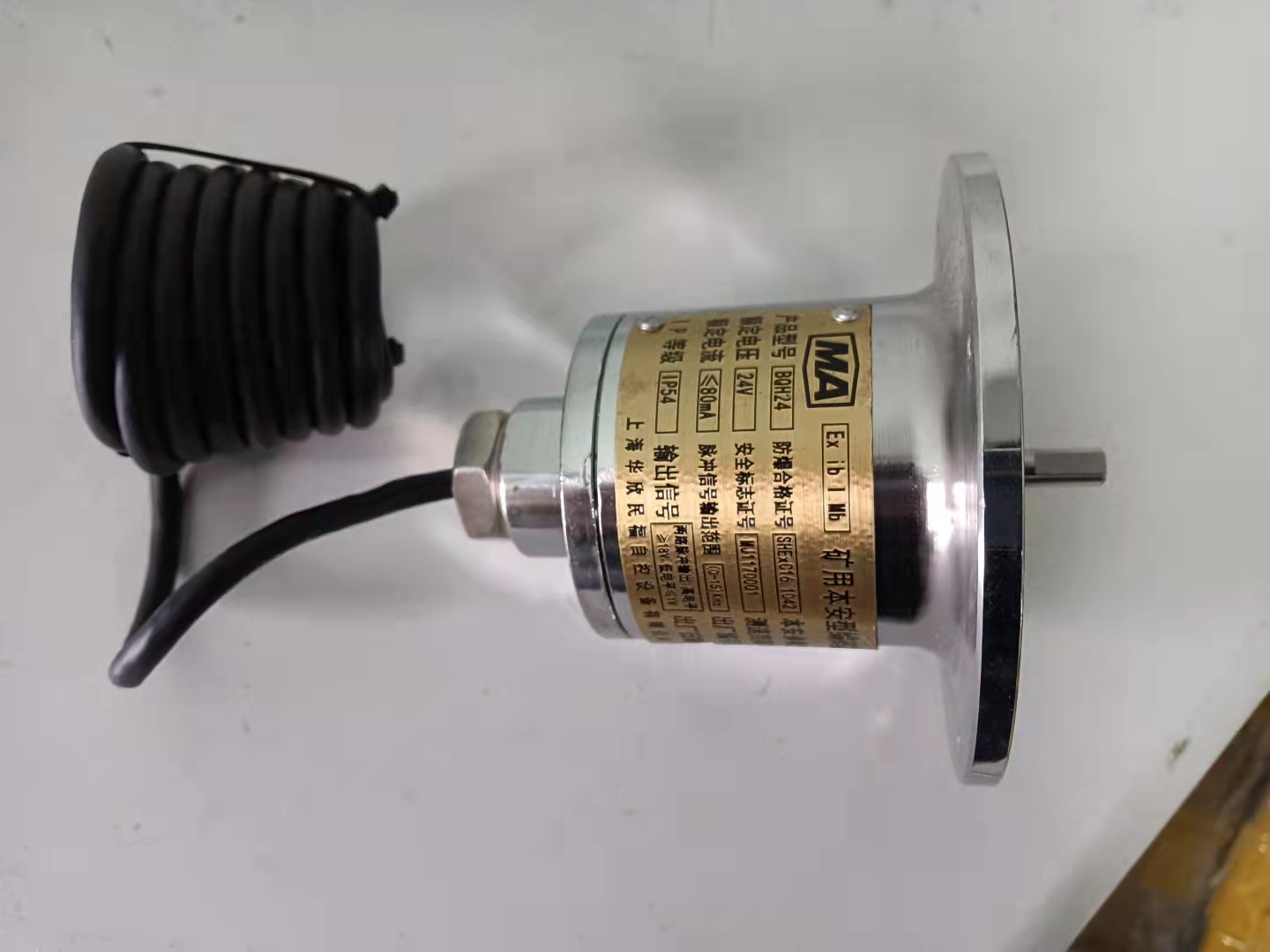

矿用本安型编码器

BQH24

MJ1170001

矿用本质安全型行程开关

KHXC24

MAD140830
