系统简介
系统简介

       系统采用PLC作为核心控制器。网络采用现场总线网络通讯;通讯网络传输介质采用铠装线缆连接,重要控制信号采用硬接线电缆连接; 系统具有丰富的功能接口,可与操车系统等其他相关装置实现无缝对接; 系统电源电压为AC127V,配置专用的隔离变压器,抗干扰能力强。接线强弱回路分开布线,整个电控系统结构紧凑、功能全面、工作稳定、性能可靠、适应性好,有良好的防静电措施和接地系统;

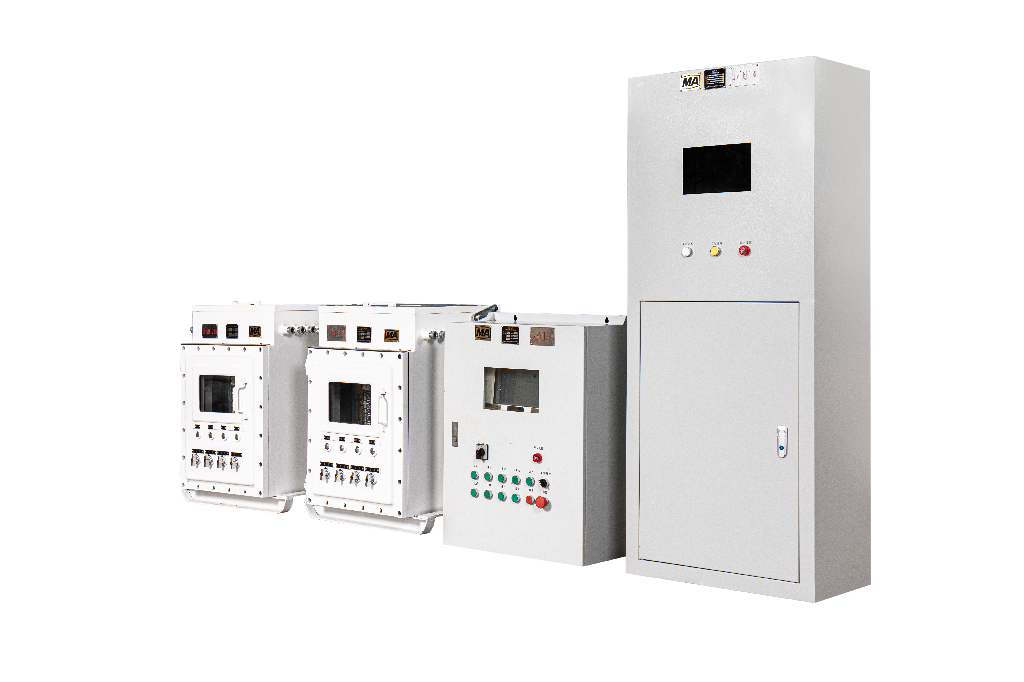

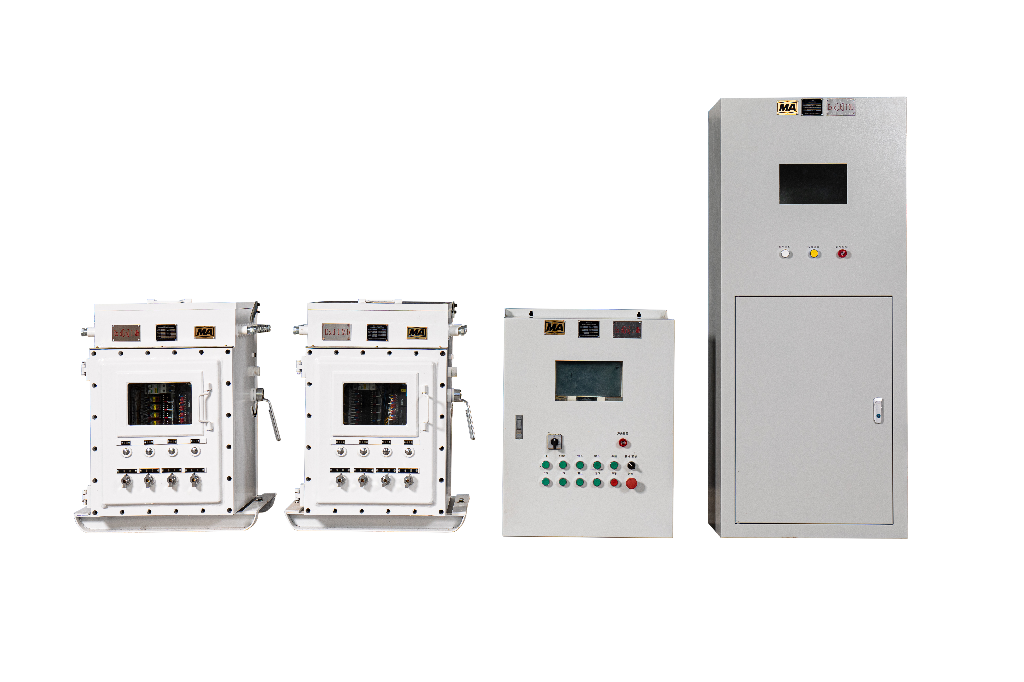

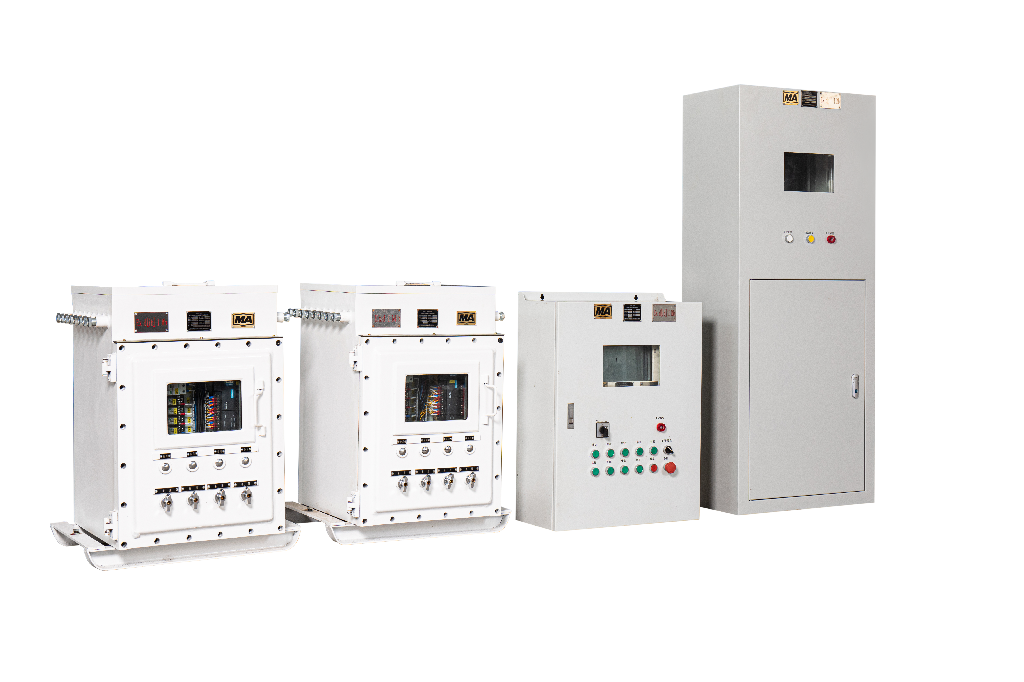

矿用提升机信号系统
矿用提升机信号系统
矿用提升机信号系统
系统功能

采用现场总线通讯的方式,减少了现场布线;

系统投资少,经济效益显著;

系统现场调试时间短,便于工程师维护;

系统具有控制方式新颖、操作简便、控制灵活、安全逻辑闭锁完善,符合《煤矿安全规程》的有关规定,可根据现场实际情况修改或重新定义,进行现场编程;

当正常信号系统PLC以及井筒电缆出现故障时,可以通过备用信号系统工作提升。备用信号系统声、光兼备;

具有提升勾数记忆、提升数量等数据统计功能;

系统各个设备间设有直通电话;

系统各个设备间有硬接线的急停信号;

车房信号点与提升机主控系统实现总线通讯和硬接线信号沟通,包括与主控PLC之间相互监视的“看门狗”信号;

产品配置

序号

产品名称

数量

备注

1

KXJ2-127矿用隔爆兼本安型可编程控制箱

3

注:以上配置为基础配置,每增加一个水平,就对应增加一个 KXH-24矿用本安型控制箱、KXJ2-127矿用隔爆兼本安型可编程控制箱及KTH104 矿用电子电话机 PH-12L矿用隔爆兼本安型语言声光信号装置

2

CXH-24矿用本安型操作箱

1

3

KXH-24矿用本安型控制箱

2

4

KTH104 矿用电子电话机

3

5

PH-12L矿用隔爆兼本安型语言声光信号装置

3
